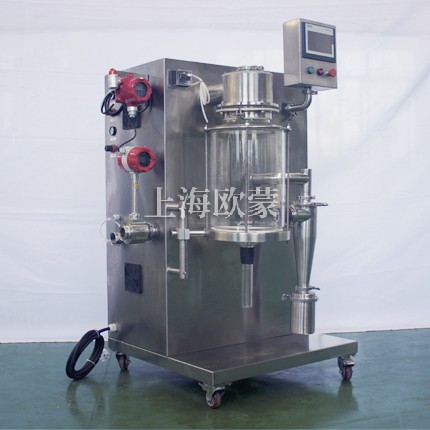

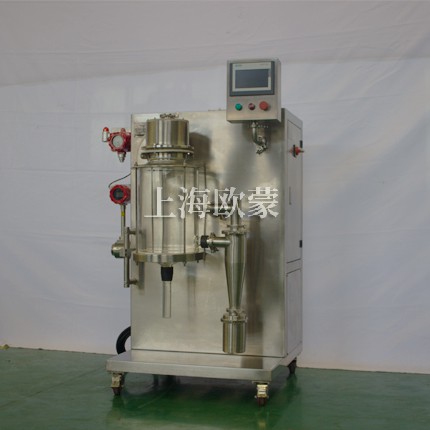

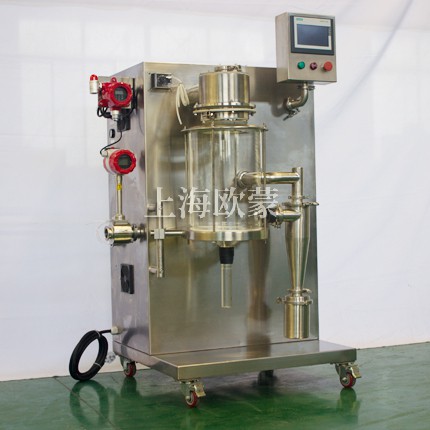

小型噴霧干燥機主要在科研階段對溶液或流體樣品進行噴霧干燥成粉或微小顆粒。其原理是通過霧化器將樣品霧化成微細霧滴，進入干燥室內進行熱交換，水份瞬間蒸發，固體經過旋風分離器進行回收，飽和氣體經過除塵器過濾后排空，本設備可應用于從試驗室到一般研究室的噴霧干燥作業，在食品醫藥化工行業均可良好的應用。
設備特征與設計結構：
1、因?yàn)槭菍?duì)微粒子樣品實施瞬間加熱，樣品粉體本身并沒有受到高溫影響，熱穩定性較差的樣品也能夠放心的得到微粉末。
2、噴霧后的微粉末，水分含量低、不會氧化（熱敏性物料除外）、無污染。
3、由于是從溶劑、懸濁液的試料直接干燥成微粉末狀，少了歷來制粉末所伴隨的過濾、分離、粉碎等前處理和后處理操作，并能避免在這些操作過程中產生的污染。
4、 高溫高效過濾器可有效的對空氣中的雜質進行過濾，避免實驗的污染問題。
5、本機采用西門子PLC程序編入控制系統動畫顯示，（風機、加熱器、空壓機、蠕動泵等在觸摸屏操作控制和參數設定）控制箱內電器均為知名品牌西門子和施耐德，運行穩定，程序互鎖避免操作安全問題，帶USB數據導出功能，并可按照要求定制更多功能。
6、 配置有渦街流量計和氣體測定儀，可監測進氣風量和氣體數據，并可在觸摸屏上實時顯示數據。
7、機器上配備濾芯除塵，可對尾氣進行過濾，采用日本東麗濾芯，過濾精度:(0.1μ--20μ)可反復清洗使用。
8、 采用蠕動進樣泵、防堵通針等，實現噴霧條件的多樣性和穩定性。
9、進口無油空壓機，噴霧壓力可調節。
10、本機設計在進風口做了均風裝置，可在干燥過程中對粘性物料減少黏壁問題
技術參數：
|
型號 |
OM-217C-A |
|
|
對應試料 |
水溶性/懸浮液 處理量1500-2500ml |
|
|
性能 |
溫度調節器設定范圍 |
30~220°C（入口溫度）、30~100°C（出口溫度） |
|
溫度調節精度 |
入口溫度±1°C |
|
|
干燥空氣量調節范圍 |
最大100m3/H |
|
|
噴霧空氣壓力調節范圍 |
0~0.6MPa |
|
|
送液泵流量范圍 |
0~26ml/min |
|
|
構成 |
二流體噴嘴 |
口徑1.0/2.0mm，可定制進口噴嘴。 |
|
外部輸出 |
入口溫度、出口溫度輸出（4~20mA） |
|
|
高硼硅玻璃 |
干燥室、旋風分離器，收料瓶 |
|
|
觸摸屏 |
鼓風機、加熱器、送液泵、噴氣用開關 |
|
|
溫度顯示設定 |
入口溫度、出口溫度（出口溫度控制有條件） |
|
|
溫度傳感器 |
PT-100型熱電偶 |
|
|
加熱器 |
陶瓷加熱器4.0KW |
|
|
送液泵 |
導管型送液泵 |
|
|
噴霧用氣泵 |
內置臺灣海豚無油空壓機 |
|
|
過濾器 |
吸氣高溫高效過濾器、尾氣過濾器 |
|
|
噴霧用空氣連接 |
接頭外徑，Φ6mm |
|
|
噴霧用空氣壓力 |
0.1-0.3MPa |
|
|
排氣連接口徑 |
Φ50mm |
|
|
安全功能 |
風機不啟動，加熱器不能啟動，空壓機不啟動，蠕動泵不能啟動（為了避免錯誤操作導致實驗出現問題，或設備出現問題） |
|
|
規格 |
外形尺寸 |
W800xD800XH1380mm |
|
重量 |
150kg |
|
|
電源 |
AC220V 20A, |
|
